微信谘詢
全國客服：0755-2904 1235
微信谘詢
全國客服：0755-2904 1235
2026-05-28
矽膠複模手板製作流程是什麽？膠複模又稱真空複模，是研發小批量樣機的主流工藝，依托柔性矽膠模具，在真空環境下澆注 PU 樹脂批量複刻產品，無需投入昂貴鋼模，適合 10 至 50 台樣機製作，廣泛應用於醫療設備、智能機器人、新能源殼體、消費電子送樣展示。整套工藝標準化分為原型製作、矽膠製模、開模修腔、真空澆注、固化脫模、精細後處理、檢測交付七大核心工序，每一步直接決定成品外觀、尺寸精度與裝配效果。
複模成品的細節完全複刻母模，母模品質是整套工藝的基礎。技術人員先對客戶 3D 圖紙做 DFM 評審，優化壁厚、倒扣、密封結構；再根據精度需求選擇快猫成人网站方式：高精度功能樣機采用五軸 CNC 快猫成人网站，曲麵複雜外觀件選用 SLA 光固化 3D 打印成型。
原型成型後開展精細化處理，逐級打磨消除刀紋、打印層紋，填補拚接縫隙，透明件拋光至鏡麵標準；隨後噴塗專用隔離脫模劑，搭建亞克力模框，固定原型並預留澆注口與排氣槽，防止後續灌膠出現缺料、氣泡缺陷。

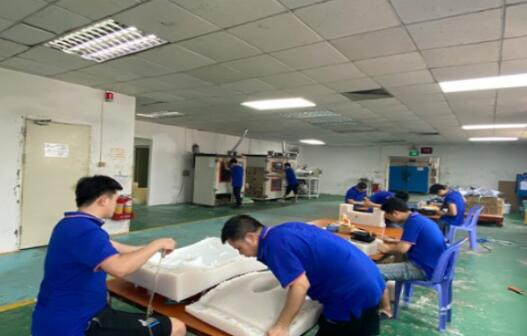

真
空複模設備
根據產品軟硬需求選用工業複模矽膠，按配比混合基膠與固化劑，充分攪拌後送入真空機脫泡，消除攪拌產生的微小氣泡，避免模具內部出現凹坑瑕疵。將脫泡後的矽膠緩慢注入模框，完全包裹原型，二次真空脫泡填滿細微紋路、內腔死角。
小型模具常溫靜置 8 至 16 小時固化，大件模具送入 40℃恒溫烤箱加速固化，全程禁止挪動模框，防止原型偏移造成型腔變形，一套矽膠模具可穩定生產 20 至 30 件樣品。
矽膠完全固化後拆除外圍模框，沿預先標記的鋸齒形分模線切割模具，鋸齒切口便於後續合模精準對位，切割位置避開產品外觀麵。緩慢分離兩半矽膠模，完整取出母模原型，清理型腔內部矽膠碎屑、粉塵。
細致修整分型麵、澆口位置，疏通排氣通道，排氣槽深度控製 0.1~0.2mm，保證樹脂填充時空氣順暢排出，同時修補型腔氣孔、破損位置，完成矽膠模具預處理。
依據產品測試需求選用對應物性 PU 樹脂，可仿真 ABS、PC、軟膠、透明材質，混合樹脂 AB 組分後再次真空脫泡。將合模固定後的矽膠模具放入真空澆注機，密閉抽真空後注入樹脂，負壓環境杜絕內部氣泡，保障成品密實無針孔缺陷。
澆注完成後轉移模具至恒溫烘箱，60~80℃烘烤 2 至 3 小時，讓樹脂充分反應固化，大件殼體延長固化時間，避免成品出現發軟、收縮變形問題。
複模成品殼體
樹脂完全硬化後拆開矽膠模具，小心取出成型件，裁剪多餘澆口料柄，用細砂紙、銼刀打磨分型線、邊角細微披鋒。薄壁卡扣、透明外觀件輕修處理，避免打磨過度造成缺料、發白；輕微縮水、缺料缺陷及時補膠修補，統一清洗除塵後流轉後處理工序。
粗修完成後按需定製表麵效果：啞光 / 亮光噴漆、橡膠軟漆、絲印 LOGO、鐳雕標識，透明件二次拋光提升透光質感；醫療類複模件選用耐酒精無析出塗層。完工後使用卡尺、二次元檢測儀校驗關鍵裝配尺寸，管控 0.2%~0.5% 正常收縮偏差，人工篩查劃痕、色差、氣泡等外觀不良，不合格品返工修整。
檢驗合格後按裝配圖紙組裝整機，測試卡扣開合、整機裝配間隙，排查幹涉、卡頓問題。成品使用氣泡膜獨立包裹，大件定製防震木架封裝，同步交付尺寸檢測報告、備用配件，支持後期改版二次複模迭代。
0755-2904 1235
